Микропроцессор Miсrosmart |

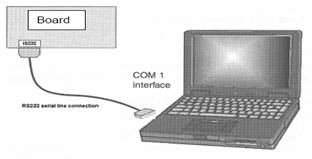

| РЕГУЛИРОВКА И КОНТРОЛЬ Регулировка и контроль осуществляются с помощью микропроцессора MicroSmart. Оснащен микропроцессором в 16-bit Mitsubishi с 128Kb картой памяти “flash”, которая позволяет контролировать, минимум 1 компрессор scroll и максимум 8 полугерметичных винтовых компрессоров(или 6 компрессоров Турбокор) на 8 контурах хладогента. Соединение легко реализуется с помощью персонального компьютера или Hardware Key (электронный ключ). Данная технология позволяет легко программировать и обновлять программу. С помощью Hardware Key, также возможно осуществлять обновления после установки машины. Меню защищенное паролем, позволяет скачивать и закачивать новые аппликации и уставки параметров. |
| ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ Как интерфейс пользователя предложено три типа: • Дисплей LCD 10x2 интерфейс многоязычный с подсветкой (серийный) • Дисплей LCD 20X4 эволюционный интерфейс многоязычный с подсветкой (опция) • Дисплей ГРАФИЧЕСКИЙ интерфейс многоязычный сенсорный многоцветный (опция)
| |
Дисплей LCD 20x4 | Дисплей LCD 20x4 evolution | Дисплей Графический | | |
|
|

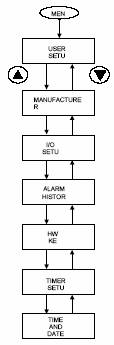

ОСОБЕННОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ Предложены 5 языков (английский, итальянский, немецкий, французкий и русский) . Програмное обеспечение по существу разделено на 4 уровня, и позволяет быстро и интуитивно установить параметры машины, отоброжая множество конфигураций:
1. синоптический, это базовый уровень, где считываются все существующие переменные 2. пользователь, это уровень, где непосредственный пользователь имеет возможность установить некоторые основные параметры для регулировки температуры 3. сервис, меню для сервисного обслуживания, используется при выполнении регламентных работ, которое содержит, кроме параметров регулировки, так же параметры, относящиеся к активации или дизактивации одиночных активаторов. 4. производственный, уровень для пользования производителем
|
|
РЕГУЛИРОВКА И КОНТРОЛЬ Микросмарт позволяет капиллярную конфигурацию одиночных входов/выходов , как аналоговых, так и цифровых. Алгоритмы регулирования конфигурируемы, что позволяет, как традиционный способ регулирования, называемый пропорциональный (P), так и для более специальных требований, интегральная пропорциональность или интегральная пропорциональность с производной коррекцией (PID)
Пример схемы процесса с алгоритмом PID
Функциональные возможности микропроцессора:
1. Температура охлаждаемой воды, контролируется с помощью датчиков, установленных на входе и выходе испарителя. Гибкое логическое управление работой холодильной машины в соответствии с температурами входящей/выходящей воды, выбирается и настраивается в зависимости от типа установки.
2. Регулирование давления конденсации, для лучшего функционирования чиллера в зимний период, осуществляется с помощью регулятора скорости вентиляторов и датчика высокого давления на каждый контур. Режим работы вентилятора определяется в зависимости от давления конденсации и разницы давлений конденсации и испарения.
3. Регулирование ТРВ (терморасширительный вентиль). Осуществляется с помощью датчика - преобразователя низкого давления, установленного на каждом контуре, который замеряет и передает значения о давлении испарения и перегрева газа на стороне всасывания компрессора
4. Регулирование ступенями или «stepless». Позволяет контролировать холодопроизводительность, включая и выключая компрессора, с помощью ступеней регулировки или используя плавное регулирование
Тревожная сигнализация:
1. высокое давление на стороне нагнетания 2. низкое давление на стороне всасывания 3. температура на выходе из испарителя ниже предельного значения 4. реле протока или недостаточно воды в циркуляции 5. неправильное подключение фаз в электрическом подключении чиллера 6. неисправность в работе каких-либо датчиков температуры или давления 7. тепловая перегрузка компрессоров, вентиляторов или насосов 8. коммуникация между материнской платой и дисплеем
Устройства автоматической защиты:
1. Прессостаты высокого и низкого давления на холодильном контуре 2. Регулятор скорости вентиляторов 3. Тепловые реле компрессоров 4. Реле протока или дифференциальный прессостат на контуре воды 5. Tрехходовой клапан для функционирования со свободным охлаждением (free cooling) 6. Регулирование и контроль насоса испарителя 7. Регулирование и контроль насоса конденсатора 8. Регулирование и контроль насоса в stand by 9. Регулирование и контроль байпассирования горячим газом “hot gas by pass” 10. Регулирование и контроль Pull down 11. Регулирование и контроль Economizer (экономайзер) 12. Регулирование и контроль Iniezione di liquido (впрыскивание жидкости) 13. Регулирование и контроль испарителя «затопленного» типа 14. Регулирование и контроль инвертера 15. Регулирование и контроль компрессора Турбокор 16. Регулирование и контроль с заданным значением извне 17. Регулирование и контроль за лимитированным энергонапряжением 18. Регулирование и контроль системы LPA (Liquid Pressure Amplifire-усилитель давления жидкости) 19. Предотвращение высокого давления 20. Предотвращение низкого давления 21. Предотвращение заморозки 22. Предотвращение перенагрузки или нехватки напряжения 23. Управление по часам 24. Автоматическая перезагрузка

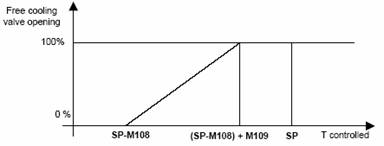

Контроль системы работы машины со свободным охлаждением (Free Cooling)
Микропроцессор последнего поколения разработан и подготовлен наилучшим образом для регулирования и контроля системы работы машины со свободным охлаждением. Наиболее часто втречающиеся проблемы возникают с регулированием чиллера в зимний период, как только температура окружающего воздуха становится достаточно низкой для снятия всей тепловой нагрузки, компрессоры отключаются и поддержание температуры выходящего из ХМ гликоля осуществляется путем плавного изменения расхода воздуха через теплообменник свободного охлаждения. Если температура окружающего воздуха возрастает и мощности свободного охлаждения становится недостаточно для снятия тепловой нагрузки, контроллер ХМ, параллельно к работающему свободному охлаждению, подключает фреоновый холодильный контур. Далее при росте температуры окружающего воздуха автоматика выводит из процесса теплообменник свободного охлаждения, а поддержание заданной температуры выходящего гликоля переходит полностью на фреоновый холодильный контур. Программное обеспечение Микросмарта разработано и оптимизировано таким образом, что бы достичь максимальных результатов в экономии электроэнергии, контролируя наилучшим образом температуру воды на выходе из испарителя и регулируя функцию трехходового клапана и регулятора скорости вентиляторов.
Силовой анализатор (power analyser) Прибор, который позволяет контролировать переменные электрического контура машины:
• НАПРЯЖЕНИЕ ЭНЕРГОПИТАНИЯ • ОБЩЕЕ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ • ЭНЕРГОПОТРЕБЛЕНИЕ В ОТДЕЛЬНОСТИ КАЖДЫМ КОМПРЕССОРОМ • ФАКТОР МОЩНОСТИ
Кроме того, специально созданный алгоритм позволяет плавно (в режиме stepless) регулировать производительность компрессора , на основе энергопотребления и со следующими функциями предотвращения аварийных сигналов :
• НЕХВАТКА ФАЗЫ • ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗЫ • ПРЕВЫШЕНИЕ НАПРЯЖЕНИЯ • НЕХВАТКА НАПРЯЖЕНИЯ • ПЕРЕГРУЗКА МОЩНОСТИ
Данный контроль и автоматическое управление позволяет уберечь от повреждения компрессор, который часто подвергается поломкам, из-за скачков или перепадов напряжения и тока в электрических линиях пользователя.
ТЕПЛОВОЙ НАСОС
Контроллер Микросмарт позволяет регулировку версии теплового насоса с реверсированием цикла, с помощью контроля следующих компонентов:
• Клапана реверсирования • Системы оттайки теплообменника • Реверсирование цикла при помощи пульта управления
В данном случае создан софт, который позволяет разрешить все проблематики, возникающие при различной работе летней/зимней, с дополнительными алгоритмами, которые оптимизируют производительность и минимизируют проблему возврата жидкости

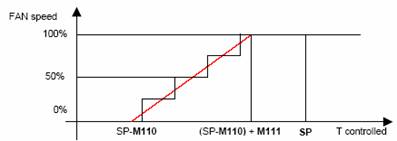

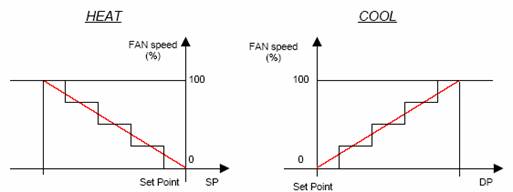

Esempio di regolazione ventilatori in modalità heat pump
|
КОНТРОЛЬ В МАШИНАХ ТИПОЛОГИИ «SPLIT» Разработана специальная регулировка и контроль для холодильных машин, разделенных на две части, т.е. для компрессорно-конденсаторных агрегатов с выносным испарительным блоком (для холодильных камер или центральных кондиционеров). Обычно контроль осуществляется :

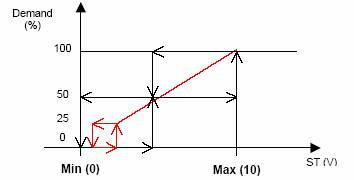

1. внешним регулированием ступеней производительности компрессора (с помощью термостата, установленного покупателем). Более традициональный способ контроля с помощью термостата мультистеп, который контролирует запуск каждого компрессора. Микропроцессор регулирует вентиляторы и мониторинг переменных. 2. внешним аналоговым сигналом (поставляется покупателем). В отличии использования термостата мультистеп, предоставлен пропорциональный сигнал (4..20mA / 0..10Vdc) для контроля и запуска каждого компрессора 3. датчиком-преобразователем низкого давления, автоматический контроль за производительностью машины в зависимости от давления на стороне всасывания.
|
| |

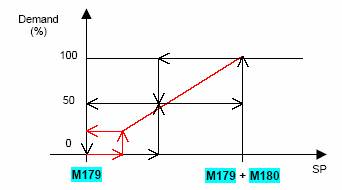

Пример регулирования для Split Mode 2 | Пример регулирования для Split Mode 3 |

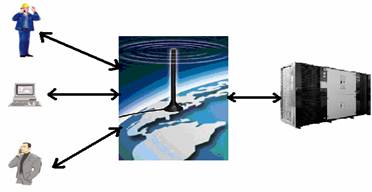

ТЕЛЕСОПРОВОЖДЕНИЕ (ОПЦИЯ)
Данная опция обеспечивает мониторинг машины на расстоянии с помощью соединения wireless. Все машины предрасположены к соединению GSM и достаточно подать питание, что бы воспользоваться опцией.
• с помощью SMS осуществляется получение информации о событиях/ аварийных ситуациях • история изменяющихся параметров системы • мониторинг в сети GSM • мониторинг в сети WEB
• ПОЛУЧЕНИЕ SMS Микропроцессор со специальной конфигурацией, каждый раз, как опознает аварийную ситуацию или изменение параметров посылает тестовое сообщение, которое может быть послано, по желанию, или на собственный мобильный телефон или на резервное пространство на сайте Geoclima. (www.geoclima.com)
• ИСТОРИЧЕСКИЙ СПИСОК ИЗМЕНЯЮЩИХСЯ ПАРАМЕТРОВ И ПРОИЗОШЕДШИХ СОБЫТИЙ СИСТЕМЫ Выход GSM соединен с машиной и запоминает все изменяющиеся параметры системы и происходящие события , и позволяет получить отложенные данные с помощью доступа в интернет или локальную сеть.

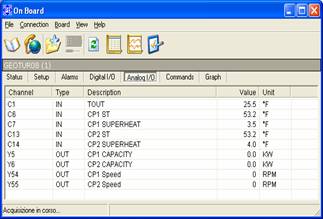

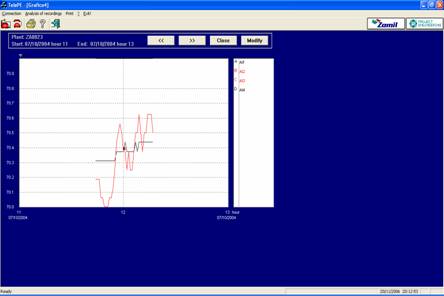

• МОНИТОРИНГ В СЕТИ GSM Специальная программа software (OnBoard) позволяет мониторинг машины в реальном времени и дает возможность осуществлять те же команды и задачи, которые можно выполнять находясь напротив машины, в особенности: o включение/выключение o перезагрузка аварийных синалов o изменение параметров o визуализация графиков/общих направлений изменяющихся в системе
• МОНИТОРИНГ В СЕТИ WEB Аналогичным способом, с помощью резервного пространства на сайте Geoclima (www.geoclima.com), возможен мониторинг машины в реальном времени. В резервном пространстве, защищенном паролем, возможно осуществлять полный и скурпулезный контроль машины, в независимости от местоположения, единственное условие - присутствие сети GSM/GPRS/UMTS. |
|
